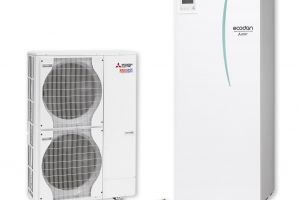

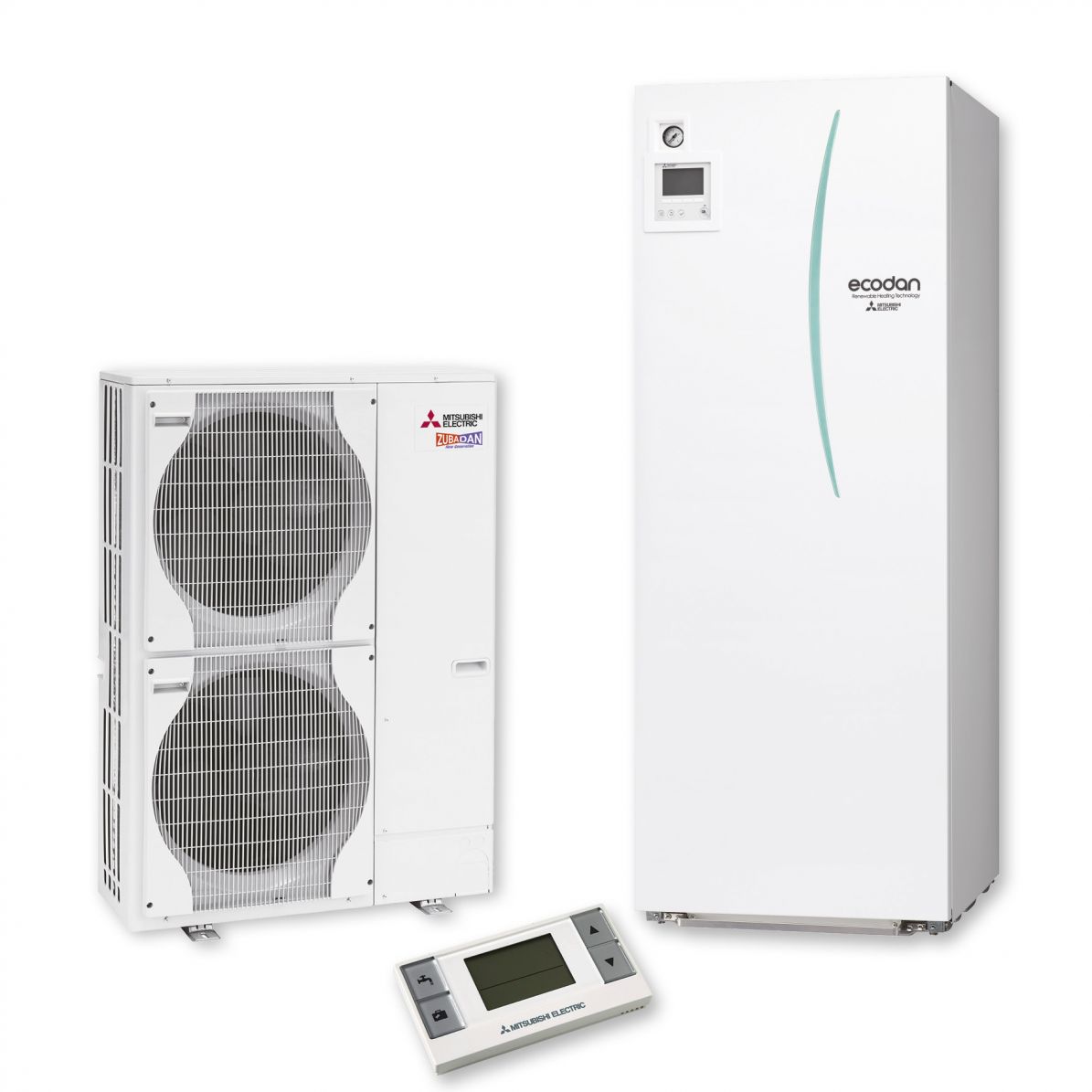

Luft-Wasser-Wärmepumpe Mitsubishi Ecodan

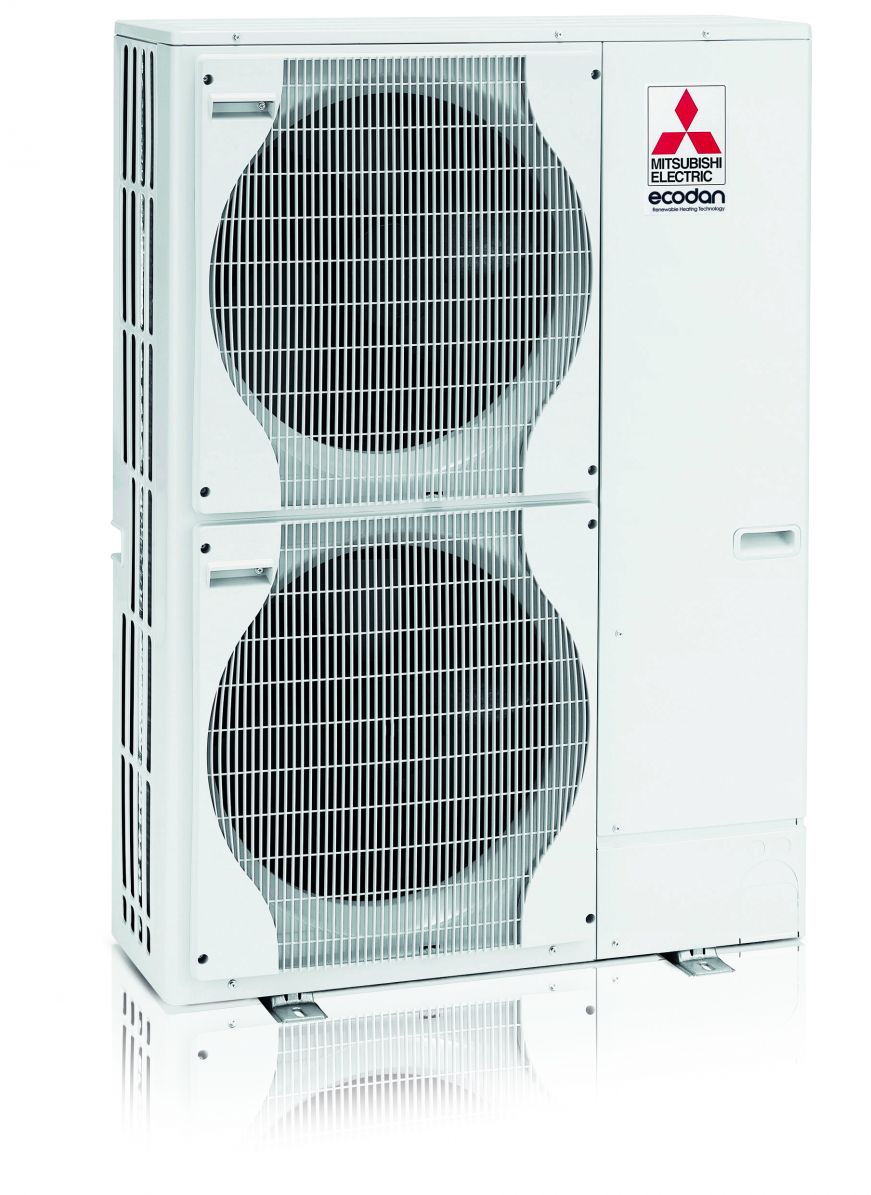

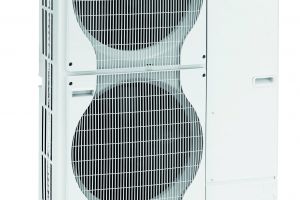

Außeneinheit / Ecodan Inverter

Die Außengeräte der Ecodan Inverter-Serie sind speziell für den Einsatz als Luft/Wasser-Wärmepumpe bis zu –20 °C konstruiert. Sie bieten mit max. 60 °C Vorlauftemperatur bis –3 °C und max. 55 °C bis zu –10 °C Außentemperatur ein hohes Maß an Heizkomfort. Ein spezieller Power Receiver zur Unterkühlung des Kältemittels in Kombination mit zwei individuell gesteuerten Expansionsventilen erzielt eine optimale Heizleistung bei besonders energiesparendem Betrieb. Typische Einsatzgebiete des Power Inverters sind Neubauten und Bestandsgebäude mit guter Dämmung und großen Wärmeübertragungsflächen, etwa Fußbodenheizung.

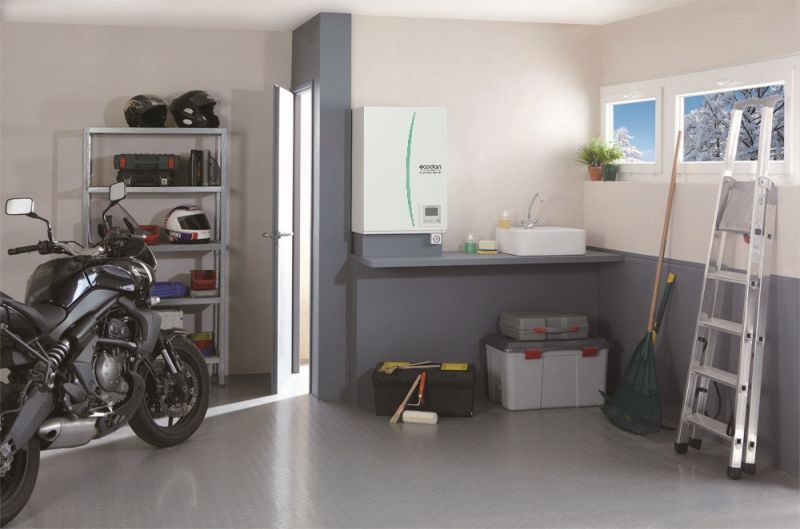

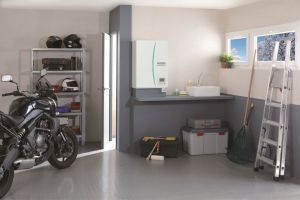

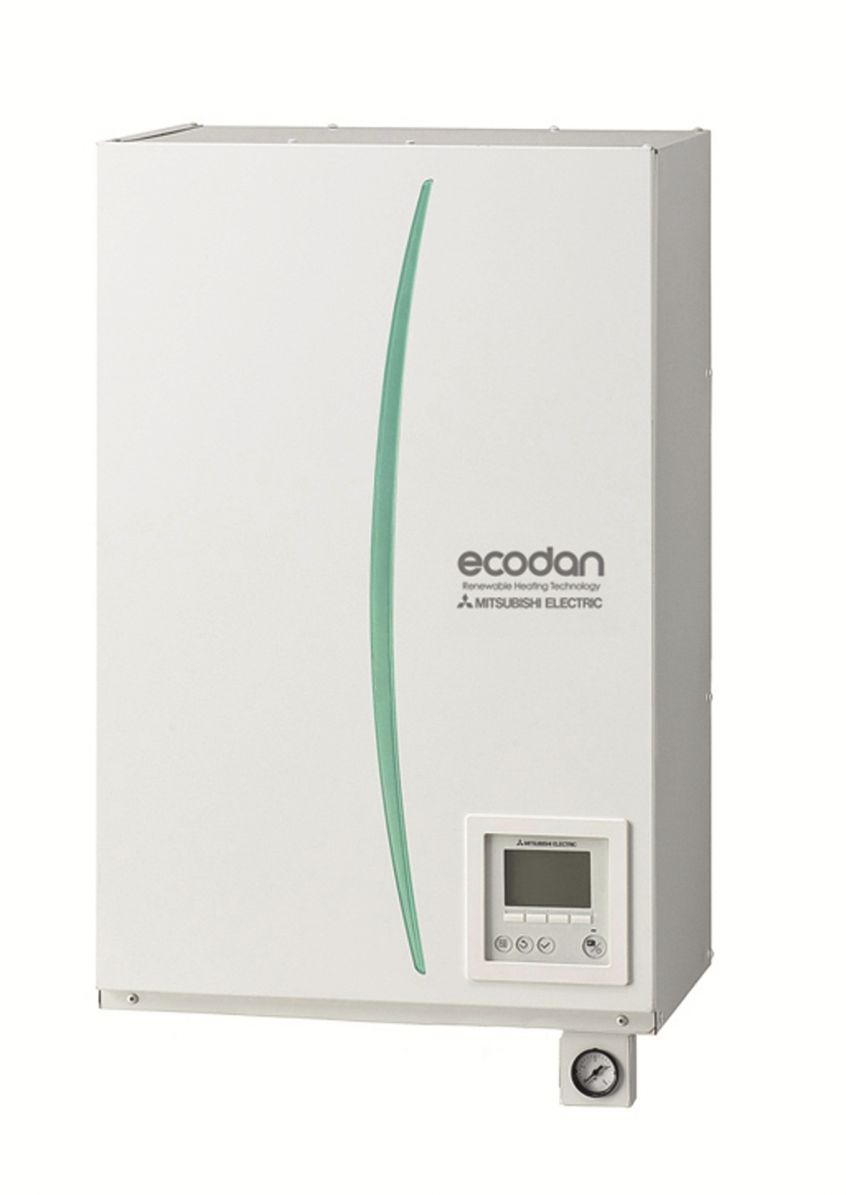

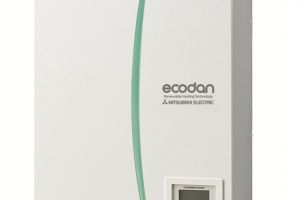

Inneneinheit / Hydromodul

Die Hydromodule sind sowohl nur fürs Heizen sowie als reversible Version fürs Heizen und Kühlen verfügbar. Je nach Anlagenkonfiguration werden in den Wärmepumpenkombinationen unterschiedliche Hydromodule – mit variierender Ausstattung – eingesetzt.

Die Hydromodule der neuesten C-Geräte-Generation wurden in vielen Details weiter optimiert. Das Manometer ist nun in das Gehäuse integriert und befindet sich in unmittelbarer Nähe des Regler-Displays. Die standardmäßige Version des neuen FTC5-Wärmepumpenreglers verfügt u. a. über eine verbesserte Auto-Adaption-Funktion. Zusätzlich kann direkt über den Regler die Menge der aufgenommenen elektrischen und der abgegebenen Wärmeenergie abgelesen werden. Dafür wurden die Hydromodule mit einem Volumenstromsensor ausgestattet. Zwei unterschiedlich große Wärmeübertrager (Typ 1 und Typ 2) sorgen in entsprechenden Kombinationen von  Außen- mit  Innenmodulen für effizienten Wärmeaustausch. Insbesondere für den Einsatz in Luft/Wasser-Wärmepumpenkaskaden bietet Mitsubishi Electric Hydromodule ohne elektrischen Heizstab als Notheizung an.

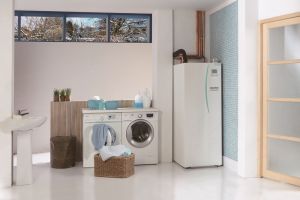

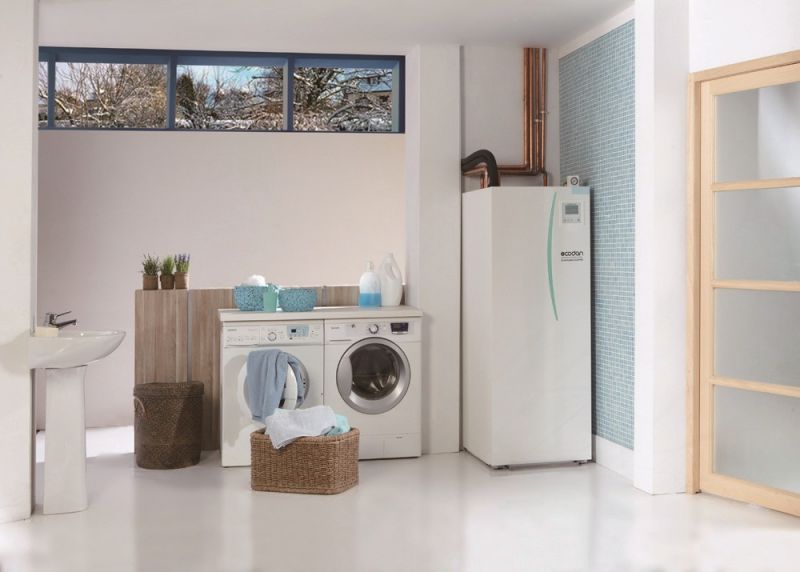

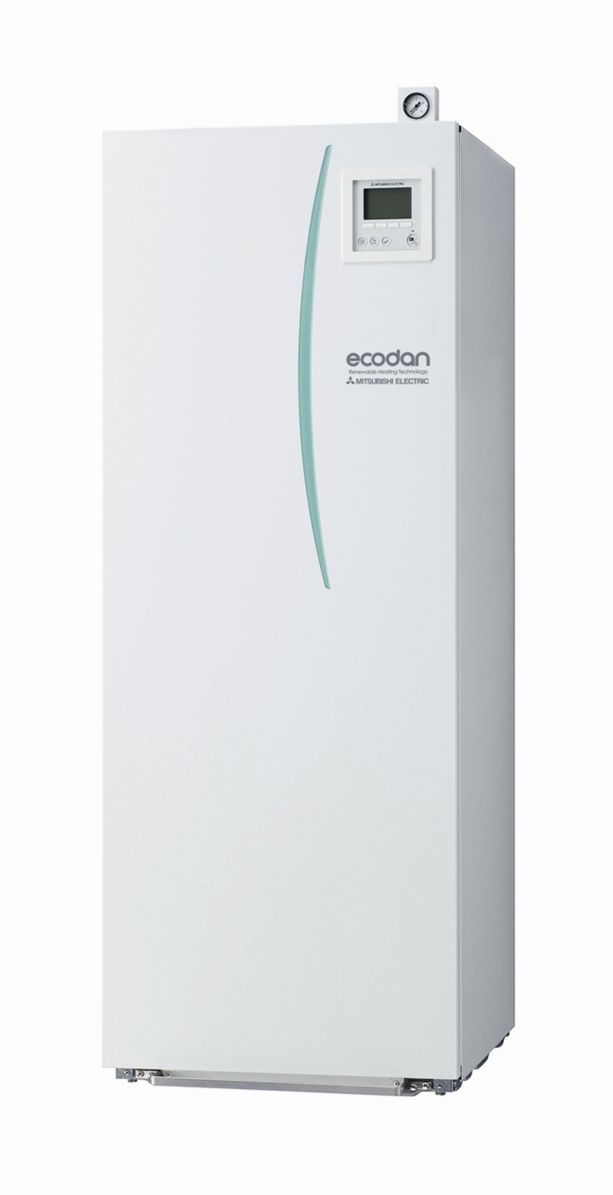

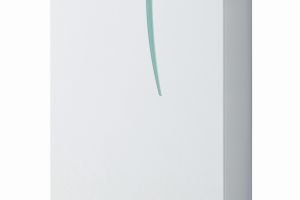

Inneneinheit / Speichermodul

Auch bei den Speichermodulen kommen – je nach Leistung des Außenmoduls – zwei unterschiedliche Wärmeübertrager zum Einsatz. Eine Innovation stellt das neue Trinkwasserkonzept des Ecodan Speichermoduls dar. Die Trinkwassererwärmung erfolgt über einen externen Plattenwärmetauscher, der im Gehäuse des Speichermoduls untergebracht ist. Diese Art der Trinkwassererwärmung verspricht eine Effizienzsteigerung von bis zu 17,5 % gegenüber dem bisherigen System (bei Wasser-erwärmung von 40 °C auf 55 °C). Erreicht wird diese Betriebskostenverbesserung u. a. durch die neue Rohrführung, die das Zapfvolumen durch das optimierte Schichtverhalten vergrößert.

Eine integrierte Calciumcarbonat-Falle mit einem Volumen von 860 cm3 und einer Oberfläche von 16,4 m2 (Edelstahl-Wolle) filtert permanent und nahezu wartungsfrei das Wasser des Speichers.
